Новые разработки

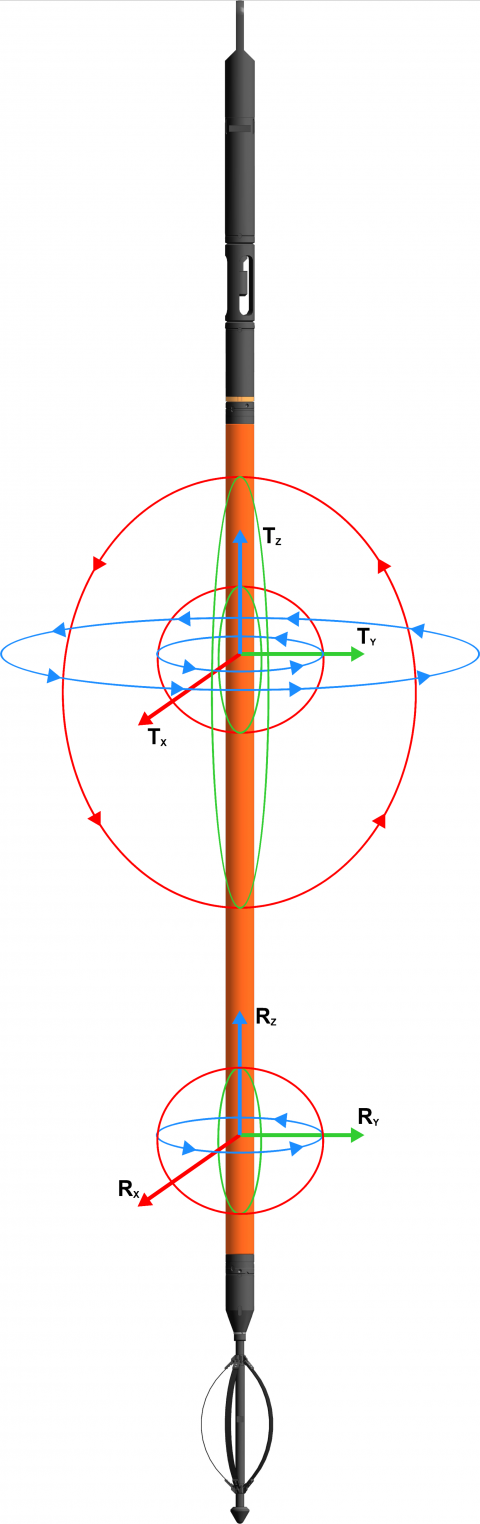

Прибор многокомпонентного индукционного каротажа МИК-76

Прибор трехмерного индукционного каротажа – 3D ИК. Зарубежные аналоги: Baker Hughes – 3DEX, Schlumberger – Rt Scanner, Halliburton – Xaminer MCI.

ПРЕДНАЗНАЧЕН для измерения УЭС пластов – продольного и поперечного, определения анизотропии пласта. Прибор содержит пять продольных зондов длиной 0,3; 0,5; 0,7; 1,0; 1,4 метра, оси катушек которых направлены вдоль оси скважины и два поперечных зонда длиной 1,2 метра оси катушек которых направлены поперек оси скважины: ось одной из них направлена вдоль оси Х, другой вдоль оси У. Ограничение применения -  может применяться только в скважинах, пробуренных на непроводящих растворах (РУО) и с использованием центратора. Минерализованные растворы оказывают сильное влияние на результаты замеров.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • диапазон измерения:
  • зондами ИК, мСм/м................................... 3–2500;

                          Ом·м................................... 0,4–300;

  • резистивиметром, Ом·м............................ 0,1–10;
  • относительная погрешность, %, не более.................. ±[3+0,1· (2500/sк – 1)]
  • интервал рабочих температур, °С............................... от 10 до 150;
  • максимальное гидростатическое

       давление, МПа............................................................ 100;

  • длина прибора, мм, не более..................................... 3120;
  • диаметр прибора, мм, не более................................. 76;

  • масса, кг, не более   50.

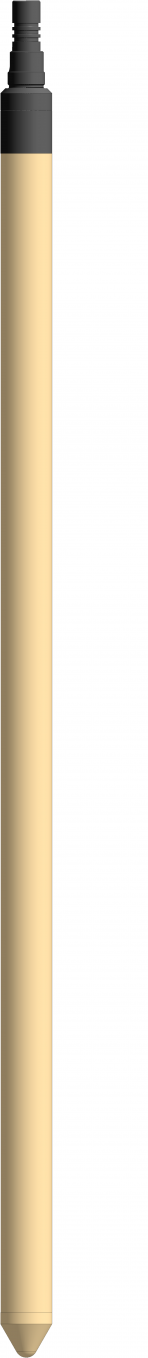

Комплексный прибор индукционного каротажа и каротажа магнитной восприимчивости ИК-КМВ-45

ПРЕДНАЗНАЧЕН для одновременного измерения удельной электрической проводимости (УЭП) горных пород в скважинах трехкатушечным фокусированным индукционным зондом с длиной главной пары 0,5м, работающим на частоте 100 кГц и магнитной восприимчивости горных пород зондом 0,25м на частоте 2кГц. Прибор отличается низким температурным дрейфом.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • диапазон измерения зонда ИК, мСм/м..................... 5–2000;
  • относительная погрешность, %, не более.................. ± [3+0,1· (2000/sк – 1)];
  • дрейф нулевого значения зонда ИК от влияния температуры

в диапазоне от -10 С° до +25 С° мСм/м не более:........... ±2

  • диапазон измерения магнитной

восприимчивости, ед. СИ.................................................. 20·10-5 – 1·10-1

  • основная абсолютная погрешность измерения

магнитной восприимчивости, ед.СИ·10-5, не более....... ±(10+0,05æ)

  • интервал рабочих температур, °С............................... от -10 до 80;
  • максимальное гидростатическое

       давление, МПа............................................................ 20;

  • напряжение питания на головке прибора, В............. 15;
  • ток питания прибора, мА............................................. 80±20
  • длина прибора, мм, не более..................................... 1380;
  • диаметр прибора, мм, не более................................. 45;
  • масса, кг, не более....................................................... 6.
