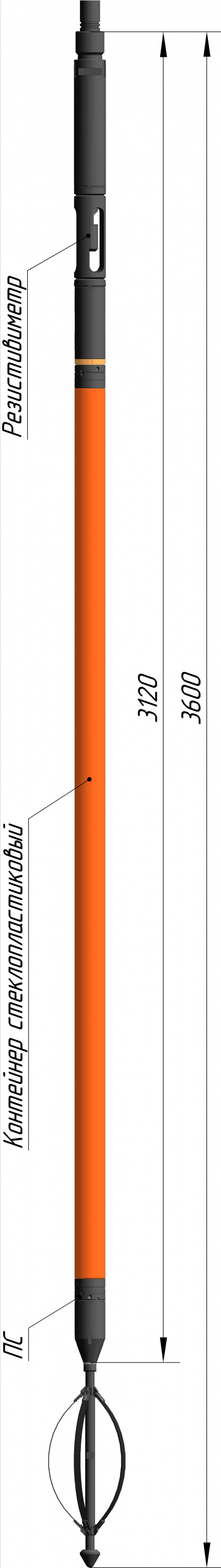

Прибор многозондового индукционного каротажа ПИК5-76

Флагманский прибор в линейке выпускаемых компанией. Включает в себя все современные наработки в области индукционного каротажа. Разработан для экстремальных условий эксплуатации.

ПРЕДНАЗНАЧЕН для измерения удельного электросопротивления (УЭС) горных пород и промывочной жидкости, а также потенциалов самопроизвольной поляризации в бурящихся скважинах, при проведении исследований геофизическими комплексами на кабеле. Совместим  с каротажными регистраторами Вулкан, Гектор, Кедр, возможно подключение к другим системам регистрации каротажных данных.

СОДЕРЖИТ пять трехкатушечных зондов с длинами 0,3 м; 0,5 м; 0,7 м; 1,0 м; 1,4 м, работающих на частоте 50 кГц, индукционный резистивиметр, канал измерения ПС. Для повышения качества записи в “соленых” скважинах комплектуется нижним рессорным центратором. Может применяться при УЭС промывочной жидкости до 0,02 Ом·м.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • диапазон измерения:
  • зондами ИК, мСм/м................................... 3–2500;

                          Ом·м................................... 0,4–300;

  • резистивиметром, Ом·м............................ 0,02–10;
  • каналом ПС, мВ........................................... 250;
  • предел основной относительной погрешности, %.... ± [3+0,1· (2500/sх – 1)];
  • интервал рабочих температур, °С............................... от 10 до 150;
  • максимальное гидростатическое

       давление, МПа............................................................ 100;

  • длина прибора, мм, не более..................................... 3120;
  • диаметр прибора, мм, не более................................. 76;
  • масса, кг, не более....................................................... 50;
  • комбинируемость ........................................................ транзитный.

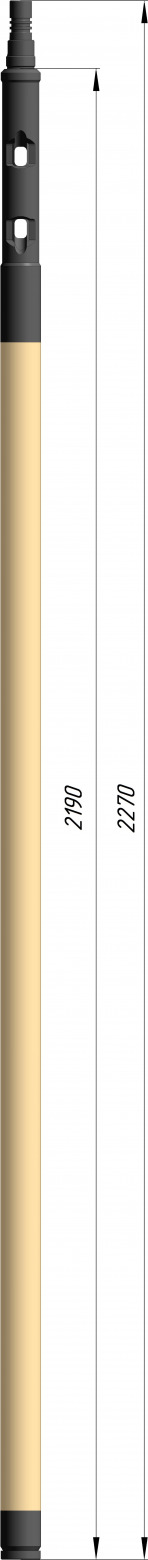

Малогабаритный прибор многозондового индукционного каротажа 5ИК-45

ПРЕДНАЗНАЧЕН для измерения удельного электросопротивления (УЭС) горных пород в нефтяных и рудных скважинах специальной конструкции: необсаженных на глубинах залегания пластов-коллекторов или обсаженных радиопрозрачными трубами.

ПРИМЕНЯЕТСЯ:

  • При площадном контроле выработки продуктивных пластов через контрольные скважины со стеклопластиковыми хвостовиками (СПХ).
  • При испытаниях типа «каротаж-воздействие-каротаж» в эксплуатационных и нагнетательных скважинах с перфорированным СПХ.
  • При геофизических исследованиях нефтяных, рудных и гидрогеологических скважин.

СОДЕРЖИТ пять трехкатушечных зондов с длинами 0,3 м; 0,5 м; 0,7 м; 1,0 м; 1,4 м, работающих на частоте 50 кГц, индукционный резистивиметр, канал измерения ПС.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • диапазон измерения:
  • зондами ИК, мСм/м................................... 3–2500;

                          Ом·м................................... 0,4–300;

  • резистивиметром, Ом·м............................ 0,1–10;
  • каналом ПС, мВ........................................... 250;
  • предел основной относительной погрешности, %.... ± [3+0,1· (2500/sх – 1)];
  • интервал рабочих температур, °С............................... от 10 до 150;
  • максимальное гидростатическое

       давление, МПа............................................................ 100;

  • длина прибора, мм, не более..................................... 3120;
  • диаметр прибора, мм, не более................................. 46;
  • масса, кг, не более....................................................... 15.

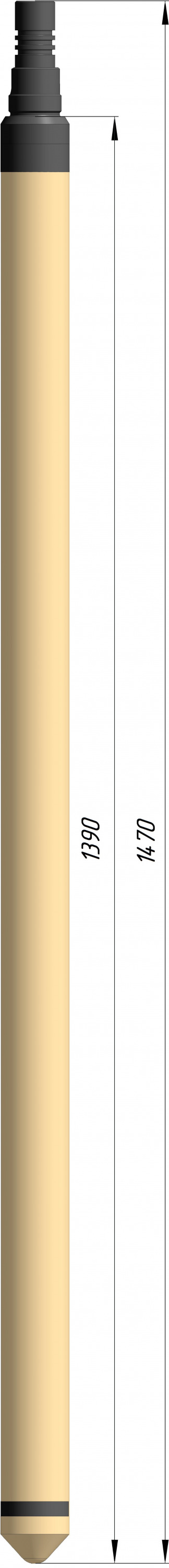

Малогабаритный прибор индукционного каротажа ИК-42НВ

ПРЕДНАЗНАЧЕН для измерения удельного электросопротивления (УЭС) горных пород в нефтяных и рудных скважинах специальной конструкции: необсаженных на глубинах залегания пластов-коллекторов или обсаженных радиопрозрачными трубами.

СОДЕРЖИТ один трехкатушечный зонд длиной 0,5 м, работающий на частоте 50 кГц.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • диапазон измерения зонда ИК, мСм/м..................... 3–2500;

                          Ом·м................................... 0,4–300;

  • предел основной относительной погрешности, %.... ± [3+0,1· (2000/sк – 1)];
  • интервал рабочих температур, °С............................... от 10 до 120;
  • максимальное гидростатическое

       давление, МПа............................................................ 60;

  • длина прибора, мм, не более..................................... 1470;
  • диаметр прибора, мм, не более................................. 43;
  • масса, кг, не более....................................................... 8.
