Приборы рудных ГИС

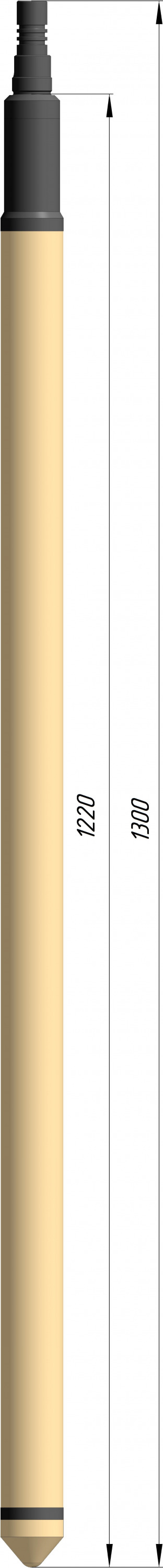

Прибор индукционного каротажа ИК-45Т

ПРЕДНАЗНАЧЕН для измерения удельной электрической проводимости (УЭП) горных пород в скважинах трехкатушечным фокусированным индукционным зондом с длиной главной пары 0,5м, работающим на частоте 100 кГц. Прибор разработан специально для работы в условиях пониженной температуры и отличается низким температурным дрейфом в области отрицательных температур.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • диапазон измерения зонда ИК, мСм/м..................... 5–2000;
  • относительная погрешность, %, не более.................. ± [3+0,1· (2000/sк – 1)];
  • дрейф нулевого значения зонда ИК от влияния температуры

в диапазоне от -10 С° до +25 С° мСм/м не более:........... ±2

  • интервал рабочих температур, °С............................... от -10 до 80;
  • максимальное гидростатическое

       давление, МПа............................................................ 20;

  • напряжение питания на головке прибора, В............. 15;
  • ток питания прибора, мА............................................. 60±20
  • длина прибора, мм, не более..................................... 1240;
  • диаметр прибора, мм, не более................................. 45;
  • масса, кг, не более....................................................... 5.

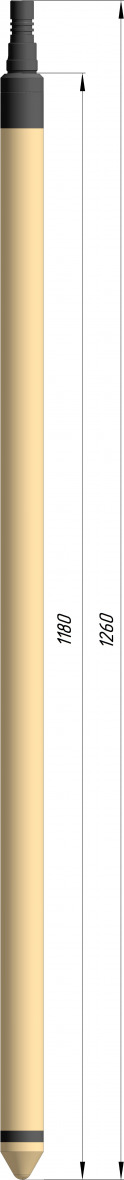

Двухзондовый прибор индукционного каротажа 2ИК-45

ПРЕДНАЗНАЧЕН для измерения удельной электрической проводимости (УЭП) горных пород в скважинах двумя разноглубинными индукционными зондами с длинами главных пар 0,5м и 0,3м, работающими на частоте 50 кГц. Основная область применения прибора – геофизические исследования в поисковых, разведочных и эксплуатационных скважинах, в том числе в скважинах специальной конструкции.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • диапазон измерения зонда ИК, мСм/м..................... 5–2000;
  • относительная погрешность, %, не более.................. ± [3+0,1· (2000/sк – 1)];
  • интервал рабочих температур, °С............................... от -10 до 80;
  • максимальное гидростатическое

       давление, МПа............................................................ 20;

  • напряжение питания на головке прибора, В............. 15;
  • ток питания прибора, мА............................................. 80±20
  • длина прибора, мм, не более..................................... 1240;
  • диаметр прибора, мм, не более................................. 45;
  • масса, кг, не более....................................................... 5.

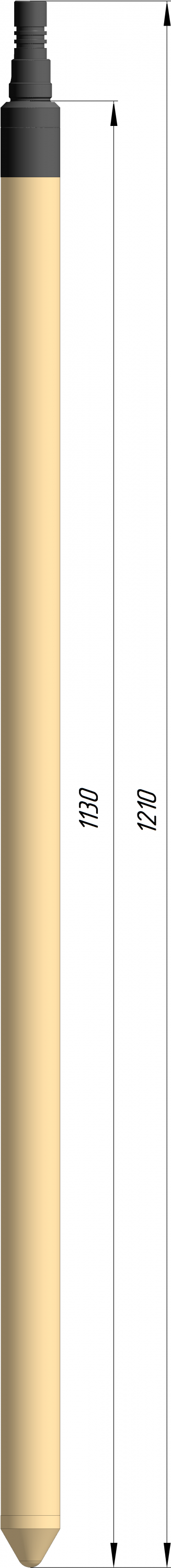

Прибор индукционного и токового каротажа ИК-50ТК

ПРЕДНАЗНАЧЕН для измерения и регистрации, с привязкой по глубине скважины удельной электрической проводимости (УЭП) горных пород, а также для токового каротажа скважин специальной конструкции методом измерения тока заземления при неизменном напряжении токового электрода. Прибор допускает эксплуатацию в агрессивных средах с концентрацией серной кислоты до 50 г/л.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • тип индукционного зонда........................................... 3Ф0,5
  • рабочая частота индукционного зонда (кГц)............ 50±1
  • диапазон измерения:
  • УЭП зондом ИК, мСм/м............................. 10–2000;
  • Токового каротажа, мА.............................. ±200;
  • Основная относительная погрешность, %................. ±[5,0+0,1·(2000/σк-1)];
  • интервал рабочих температур, °С............................... от 10 до 80;
  • максимальное гидростатическое

       давление, МПа............................................................ 20;

  • длина прибора, мм, не более..................................... 1200;
  • диаметр прибора, мм, не более................................. 52;
  • масса, кг, не более....................................................... 8;
  • ширина токового электрода, мм, не менее .............. 10.

Прибор индукционного и токового каротажа ИК-45ТК

ПРЕДНАЗНАЧЕН для измерения и регистрации, с привязкой по глубине скважины удельной электрической проводимости (УЭП) горных пород, а также для токового каротажа скважин специальной конструкции методом измерения тока заземления при неизменном напряжении токового электрода. Прибор допускает эксплуатацию в агрессивных средах с концентрацией серной кислоты до 50 г/л. Уменьшенный диаметр прибора 45 мм.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • тип индукционного зонда........................................... 3Ф0,5
  • рабочая частота индукционного зонда (кГц)............ 50±1
  • диапазон измерения:
  • УЭП зондом ИК, мСм/м............................. 10–2000;
  • Токового каротажа, мА.............................. ±200;
  • основная относительная погрешность ИК, %............ ±[5,0+0,1·(2000/σк-1)];
  • основная относительная погрешность ТК, %............. ±1
  • интервал рабочих температур, °С............................... от 10 до 80;
  • максимальное гидростатическое

       давление, МПа............................................................ 20;

  • длина прибора, мм, не более..................................... 1200;
  • диаметр прибора, мм, не более................................. 45;
  • масса, кг, не более....................................................... 5;
  • ширина токового электрода, мм, не менее        10.
